Körforgó Direkt Hajtás

A Kollmorgen 50 év elektromechanikai, illetve az elektromágnesek területén szerzett tapasztalatát ötvözte a DDR (Direct Drive Rotary - Körforgó direkt hajtás) és a DDL (Direct Drive Linear - Lineáris direkt hajtás) hajtástechnikai megoldásokban.

A DDR és DDL motorok alkalmazása mindinkább gyakorivá válik, mivel előnyös tulajdonságaikkal túl mutatnak a hagyományos szervo rendszereken.



A direkt hajtások ötvözik a szervo technológia előnyét, azzal a ténnyel, hogy a mechanikus áttétel elhagyásával a rendszer pontosságát jelentős mértékben befolyásoló játék nagymértékben csökkenthető, illetve a karbantartási igény nullára csökkenthető.

Ezek a hajtásrendszerek közvetlenül a meghajtott terheléshez kapcsolódhatnak, elhagyva a hagyományos hajtásrendszerek komponenseit.





Kollmorgen DDR- DH; CDDR szériájú körasztal hajtások

  • 0 - 800 rpm fordulatszám tartomány
  • 16,9 - 1341 Nm nyomatéki tartomány (csúcsszerű nyomaték)
  • 2 097 152 inkrementum / fordulat maximális felbontás
  • + / - 0,62 szögmásodperc maximális pontosság
  • csőtengelyes kivitel, nagy átmérőjű átmenő furattal
  • enkóderes vagy resolver-es beépített visszacsatolás
  • saját csapágyazás, nagy terhelhetőséggel
  • folyamatos forgás melletti működés

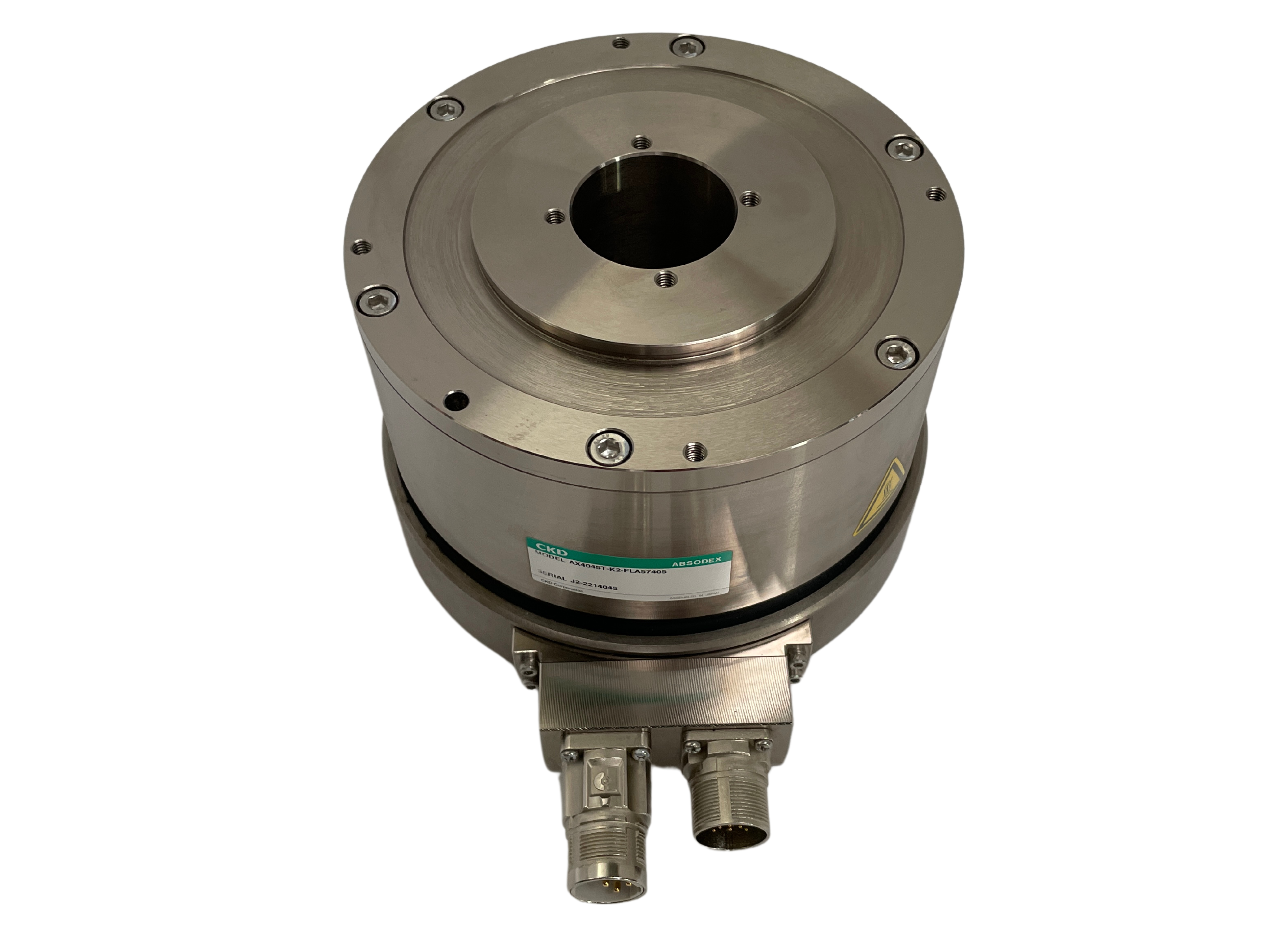

Absodex DDR AX szériájú körasztal hajtások

  • 0 - 300 rpm fordulatszám tartomány
  • 6 - 500 Nm nyomatéki tartomány (csúcsszerű nyomaték)
  • 540 672 inkrementum / fordulat maximális felbontás
  • + / - 5 szögmásodperc maximális pontosság
  • csőtengelyes kivitel, nagy átmérőjű átmenő furattal
  • beépített resolver-es visszacsatolás
  • saját csapágyazás nagy terhelhetőséggel
  • léptető hajtási metodika





Kollmorgen ház nélküli DDR KBM(S) szériájú hajtások

  • 0 - 500 rpm fordulatszám tartomány
  • 16,9 - 1341 Nm nyomatéki tartomány (csúcsszerű nyomaték)
  • a vevői igények szerint specifikált felbontás
  • az alkalmazott visszacsatolástól függő pontosság
  • kis beépítési méret
  • a berendezés saját csapágyazására közvetlenül építhető
  • folyamatos forgás melletti működés



Kollmorgen ház nélküli TBM szériájú hajtások

  • Háromféle házméret 60 mm (2,36 inch) / 76mm (2,99 inch) / 129 mm (5,08 inch)
  • 24/48/96 VDC standard optimalizált tekercselés
  • Mélyen hengerelt/fogazott kivitel
  • Folyamatos 155 ° C -os belső tekercs hőmérséklet
  • Rozsdamentes acél rotorok/orsók a korrózióvédelem miatt
  • Beágyazott rotorok/orsók
  • Lézerrel jelölt szerelvények
  • RoHS-megfelelés és CE-kompatibilitás a merőleges feszültségnél
  • Többféle tekercs / építési nagyság / tekercs hossz
  • Gyári Hall visszacsatolás a TBMS típusoknál
