Menetes orsók



Golyósorsók

A golyósorsó egy mechanikus eszköz ami a forgó mozgást - kis súrlódással - lineáris mozgássá alakítja.

Egy menetes száron helyezkednek el a speciális spirálok amik a golyók részére szolgáltatják a pályát, és így precíziós orsóként működnek.

Valamint, kibírják a nagy axiális terhelést is, minimális belső súrlódás mellett.

Szoros tűrésekkel készültek és ezért alkalmasak a nagy pontosságot igénylő feladatokhoz.

A golyók és a visszatérítő rendszer az anya, míg a menetes szár az orsó szerepét tölti be.

  • D = 12 – 200 mm
  • menetemelkedés: 4 – 80 mm
  • Lmax: 7000 mm
  • pontossági osztály: P1 - T7



Trapézmenetes orsók

A trapézmenet egy gyakori menetprofil, ami a könnyen gyárthatóságot kombinálja a nagy erőátviteli képességgel.

Jellemzően nagy nyomatékigényű és nagy pontosságú alkalmazásoknál fordul elő, mint satuk és esztergák esetében.

A standardizált változatok között több bekezdésű, balmenetes és önbeálló orsók találhatók meg, amelyekre kevésbé hat a laterális erő.

A menetek által bezárt szög 30°.

  • D= 10 – 80 mm
  • menetemelkedés: 2 – 24 mm
  • Lmax: 6000 mm



Miniatűr metrikus hengerelt golyósorsók

A miniatűr TSI & PRM hengerelt golyósorsós rendszerek hatékony, takarékos és kisméretű megoldást jelentenek kis helyekre.

A golyósorsós rendszerek 4 és 14 mm átmérő és 1 és 20 mm közötti mentemelkedés tartományokon belül választhatók, az összes típus ±52µm/300mm pontossággal.

A miniatűr, hengerelt golyósorsók ideálisak labor-, félvezető- és orvosi alkalmazásokhoz.



Glide Screws - orsók radiális terhelésre is

Részben lineáris csapágy, részben menetes orsó, a Glide Screw™ a Thomson-tól egyesíti magában a két termék előnyeit, egy könynen beépíthető, egyrészes megoldásban.

 A Glide Screw a beállítási nehézségeket is kiküszöböli ráadásul karbantartásmentes is Thomson szabadalmaztatott Lube-for-Life technológiájának köszönhetően.

További magas hőmérsékletű, vákuum, tisztateres és élemiszeripari környzetebe való változatok is elérhetők.



Motorised Lead Screws - léptetőmotoros menetes orsók

A Thomson léptetőmotoros menetes orsói a hibrid léptetőmotor és a precíziós menetes orsó előnyeit kombinálják kompakt egységként. A Taper-Lock technológia gyors és pontos csatlakozást biztosít az orsó és a motor között.

A léptetőmotoros orsók két fő konfigurációban érhetők el :

  • forgó orsós (S)
  • forgó anyás (N)

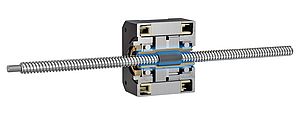

A forgós orsós verziókban a motor az orsót forgatja ami a hozzá erősített terhet mozgatja lineáris irányban egy anya segítségével.A forgó anyás verzióban a motor belsejében elhelyezkedő anya forog és így az orsó mozog lineáris irányban.
